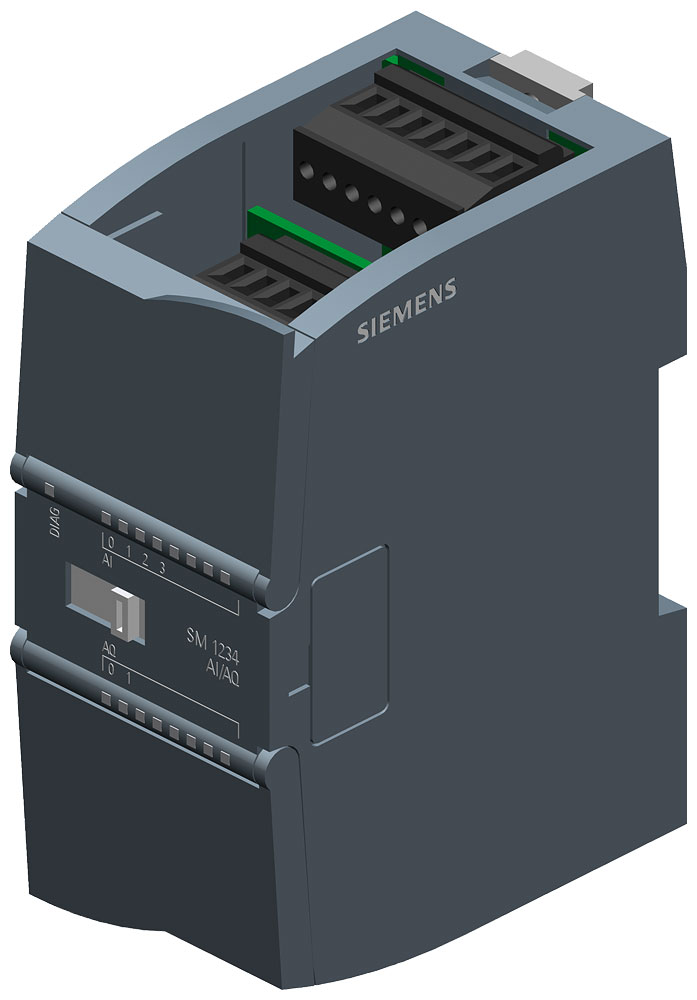

سیگنال ماژول ورودی خروجی آنالوگ SM1234

در S7-1200 ماژول هایی وجود دارند که هم دارای کانال ورودی و هم دارای کانال خروجی می باشند. این ماژول ها بیشتر به لحاظ صرفه اقتصادی استفاده می شوند. از دیگر مزایای این ماژول ها نیز می توان به اشغال فضای کمتر در مقایسه با ماژول های جداگانه ورودی و خروجی اشاره نمود.

کانال های ورودی آنالوگ سیگنال های الکتریکی را از سنسور ها و ترانسمیتر های آنالوگ دریافت نموده و آنها را به دیتا تبدیل می‌کنند. سیگنال ورودی به هر کانال ورودی کارت آنالوگ به مبدل A/D وارد شده و در آنجا به دیتا که یک عدد 16 بیتی است، تبدیل می‌گردد. لازم است کاربر در برنامه خود این عدد را به طور صحیح مقیاس نموده و سپس از آنها استفاده نماید.

کانال های خروجی آنالوگ سیگنال های دیتا را از مبدل A/D دریافت نموده و آن را تبدیل به سیگنال الکتریکی قابل استفاده برای عملگر ها می کنند. نوع این سیگنال ها بنا بر نوع سیگنال دریافتی عملگر ها می تواند از نوع ولتاژی یا جریانی استاندارد باشد. در کانال های خروجی آنالوگ، دیتا به صورت یک رشته 16 بیتی وارد مبدل A/D کارت می گردد و از طریق آن به ولتاژ یا جریان تبدیل می گردد. کانال های آنالوگ خروجی نیز شبیه آنالوگ ورودی دارای قدرت تفکیک مختلف هستند که از 8 بیت تا 16 بیت می باشد.

‌دقت و حد تفکیک کارت ورودی خروجی آنالوگ:

منظور از حد تفکیک، قابلیت جداسازی بوده و بیانگر تشخیص کوچکترین تغییر در سیگنال الکتریکی دریافتی توسط کارت می‌باشد. در برخی کارت ها، تغییرات سیگنال توسط مبدل A/D با استفاده از 16 بیت تبدیل می‌شود. این نوع کارت ها دقت زیادی دارند. در برخی دیگر تغییرات سیگنال فقط با 13 بیت تبدیل می شود. این نوع کارت ها دقت کمتری دارند. دقت کارت می تواند از 8 بیت تا 16 بیت باشد. اما در ماژول ورودی خروجی آنالوگ S7-1200 حد تفکیک کانال های ورودی فقط 13 بیت و حد تفکیک کانال های خروجی فقط 14 بیت است.

کارت ورودی خروجی آنالوگ تنها دارای یک نوع می باشد که دارای 4 کانال ورودی و 2 کانال خروجی می باشد:

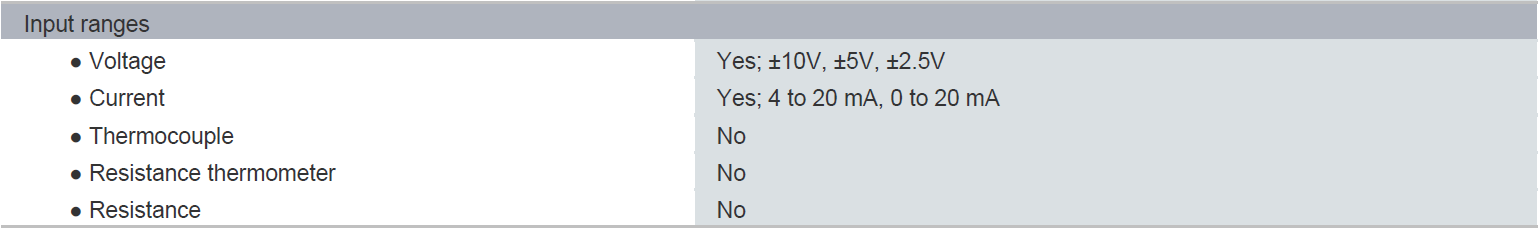

تعداد کانال های ورودی و نوع سیگنال آنها مطابق دیتاشیت به صورت زیر است:

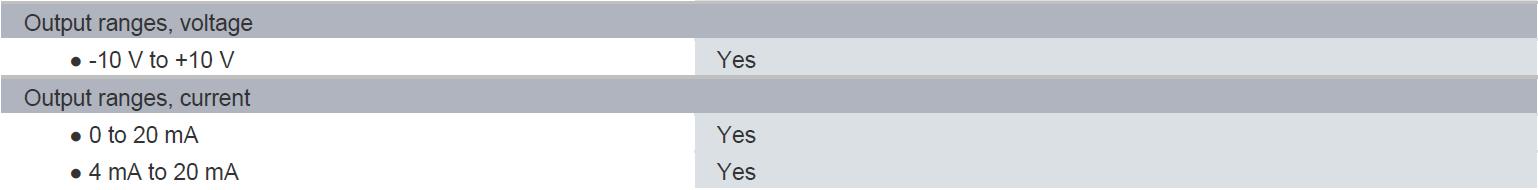

تعداد کانال های خروجی و نوع سیگنال آنها مطابق دیتاشیت نیز به صورت زیر است:

انواع سیگنال ماژول های ورودی خروجی آنالوگ SM1234

سیگنال ماژول ورودی خروجی آنالوگ به صورتی کد گذاری شده که از روی آن می‌توان نوع آن را تشخیص داد. روش کدگذاری طبق فرمت زیر است:

سیگنال ماژول ورودی خروجی آنالوگ SM 1234:

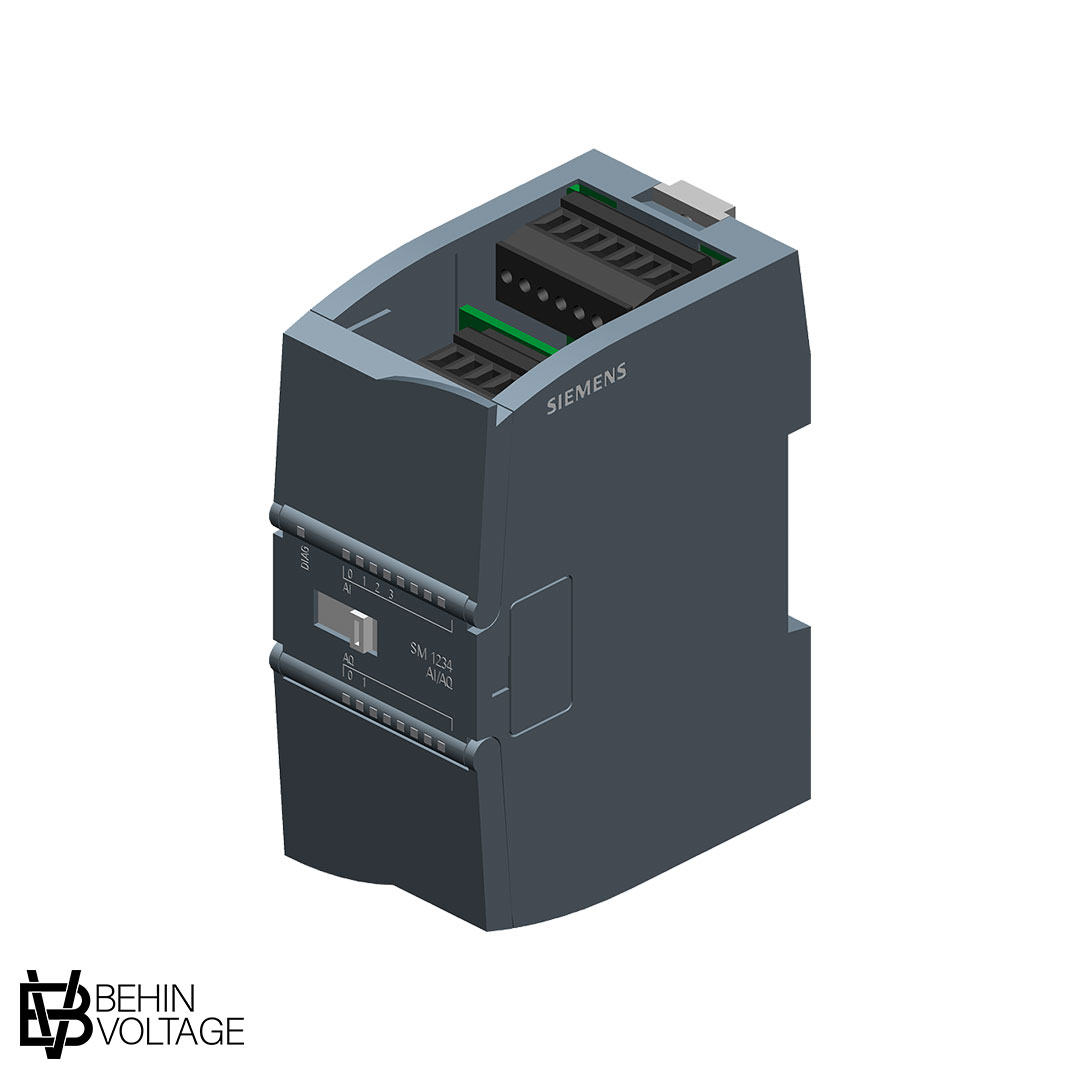

SM1234
اطلاعات فنی	SM 1234, AI 4×13 bit/AQ 2×14 bit
کد فنی	6ES7234-4HE32-0XB0
تعداد ورودی ها	4
نوع ورودی ها	±10V, ±5V, ±2.5V 4 to 20 mA, 0 to 20 mA
تعداد خروجی ها	2
نوع خروجی ها	±10V 0 to 20 mA

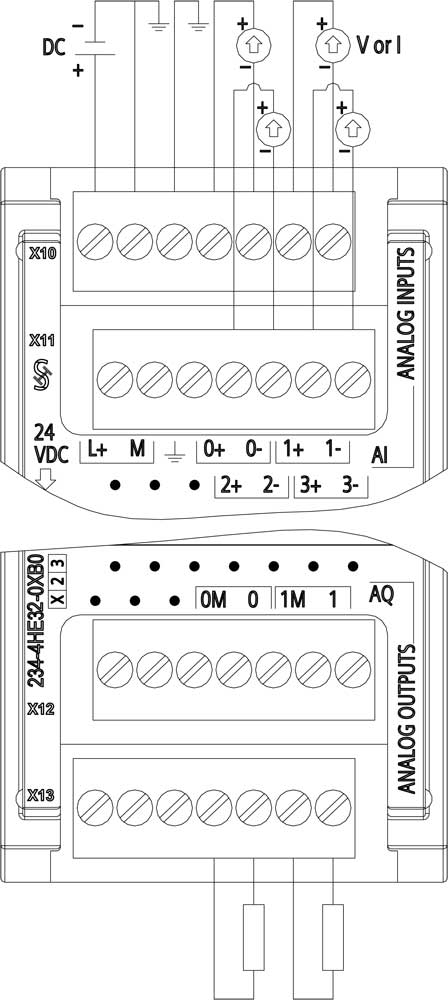

در تصویر شکل زیر دیاگرام سیم بندی سیگنال ماژول ورودی آنالوگ SM 1234, AI 4×13 bit/AQ 2×14 bit نشان داده شده است:

قیمت کارت ورودی خروجی آنالوگ SM1234 زیمنس:

به دلیل سیاست های هدفمند شرکت SIEMENS برای افزایش فروش منبع تغذیه کارت ورودی خروجی آنالوگ SM1234 زیمنس به منظور دستیابی به سهم بیشتری از بازار صنعت، این محصول با توجه به قابلیت هایش در بازه قیمتی مناسبی قرار دارد. برای دریافت اطلاعات دقیق تر در مورد قیمت کارت ورودی خروجی آنالوگ SM1234 زیمنس می توانید با کارشناسان فنی ما در بهین ولتاژ تماس بگیرید.
