ماژول های توسعه لوگو (LOGO! Expansion Module)

ماژول‌های توسعه !LOGO برای اتصال به LOGO! 8 شامل ورودی‌ها و خروجی‌های دیجیتال، ورودی‌های آنالوگ، و خروجی‌های آنالوگ هستند. در صورتی که تعداد I/O های روی ماژول CPU، پاسخگوی نیاز پروژه از لحاظ تعداد ورودی ها و خروجی های تحت کنترل نباشد، می بایست از ماژول های توسعه یا  Expansion module استفاده نمود.

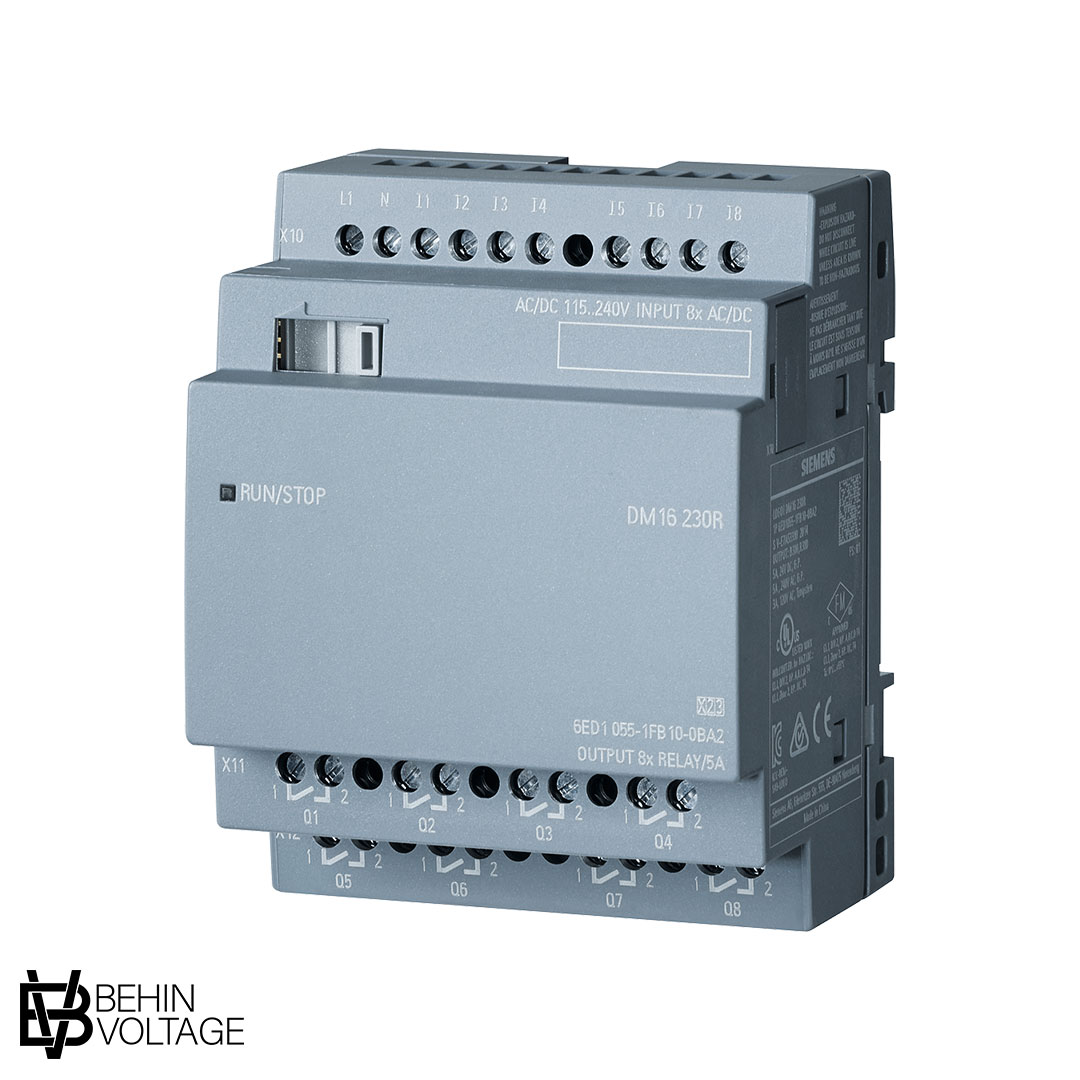

LOGO! DM16 230R:

این ماژول با کد فنی 6ED1055-1FB10-0BA2 دارای مشخصات زیر است:

LOGO! DM16 230R expansion module, PS/I/O: 230V/230V/relay, 4 MW, 8 DI/4 DO for LOGO! 8

در این ماژول:

• عبارت 8DI/8DO به این معنی است که این ماژول دارای 4 ورودی دیجیتال و 4 خروجی دیجیتال می باشد.
• عبارت 230V/230V/relay در این ماژول به این معنی است که تغذیه ماژول و همچنین ورودی های دیجتال آن از نوع 115/230V AC و یا 115/230V DC بوده و خروجی های آن نیز از نوع رله ای می باشد.

کارت های با تغذیه 230V، هر دو سطح ولتاژ 230V و 115V و هر دو نوع ولتاژ AC و ولتاژ DC را پشتیبانی می کنند.

در کارت های با تغذیه 24V DC، حد مجاز پایین ولتاژ برابر 20.4V و حد مجاز بالای ولتاژ برابر با 28.8V می باشد.

در کارت های با ورودی دیجیتال 24V، سطح منطقی 0 در ولتاژ کمتر از 5V DC و سطح منطقی 1 در ولتاژ بالاتر از 12V DC می باشد.

در کارت های با ورودی دیجیتال 230V (که هر دو نوع تغذیه AC و DC را پشتیبانی می کنند):

• سطح منطقی 0 در ولتاژ کمتر از 40V در حالت تغذیه AC و در ولتاژ کمتر از 30V در حالت تغذیه DC می باشد.
• سطح منطقی 1 در ولتاژ بیشتر از 79V در حالت تغذیه AC و در ولتاژ بیشتر از 79V در حالت تغذیه DC می باشد.

در کارت های با خروجی دیجیتال رله ای، ماکزیمم ظرفیت تحمل جریان تیغه خروجی های رله ای برابر با 5A می باشد.

در کارت های با خروجی ترانزیستوری، جریان خروجی در حالت 1 منطقی برابر با 0.3A می باشد. ماکزیمم فرکانس سوئیچینگ این خروجی ها در بار های مقاومتی برابر با 10Hz و در بار های سلفی برابر با 0.5Hz می باشد.

قیمت ماژول های توسعه !LOGO زیمنس:

به دلیل سیاست های هدفمند شرکت SIEMENS برای افزایش فروش !Mini PLC LOGO و ماژول های توسعه و ارائه PLC های اقتصادی تر به منظور دستیابی به سهم بیشتری از بازار صنعت، این محصول با توجه به قابلیت هایش در بازه قیمتی مناسبی قرار دارد. برای دریافت اطلاعات دقیق تر در مورد قیمت !Mini PLC LOGO زیمنس می توانید با کارشناسان فنی ما در بهین ولتاژ تماس بگیرید.
