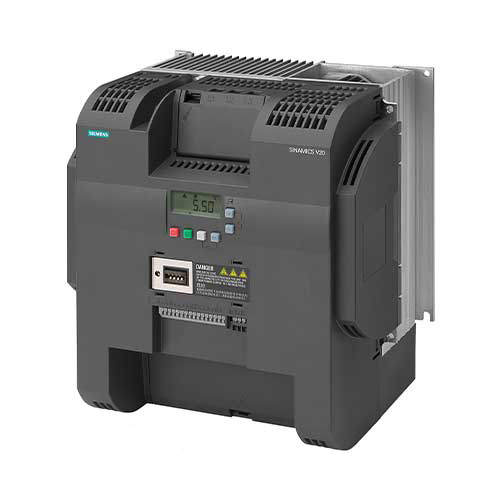

درایو زیمنس سینامیکس V20 :
درایو زیمنس سینامیکس V20 , درایو زیمنس سینامیکس G120C در خانواده درایو های Low voltage سینامیکس (SINAMICS) زیمنس، درایو های سری Standard Performance Drive و سروو درایو زیمنس سینامیکس V90 در خانواده درایو های Low voltage سینامیکس (SINAMICS) و درایو های سری Servo drives قرار گرفته است.
رنج توان درایو زیمنس سینامیکس V20 در سطح ولتاژ تکفاز 230 ولت از 0.12KW الی 3KW یا 0.16 اسب بخار الی 4 اسب بخار و در سطح ولتاز سه فاز 400 ولت 0.37KW الی 30KW یا 0.5 اسب بخار الی 40 اسب بخار می باشد و رنج جریانی درایو زیمنس سینامیکس V20 در سطح ولتاژ تکقاز 230 ولت از 0.9 آمپر الی 13.6 آمپر و در سطح ولتاز سه فاز 400 ولت از 1.3 آمپر الی 52 آمپر می باشد.
درایو زیمنس V20 برای کاربرد کارهای سبک از قبیل کمپرسورها، پمپ ها، پمپ های سانترفیوژی، فن های محوری و شعاعی (radial/ axial fan)، فن های سانترفیوژی و نوار نقاله ها مناسب می باشد.
معمولا در صنعت و بازار نام هایی از قبیل اینورتر، درایو، VVVF، VSD، FC، VFD را برای این محصول بکار می برند.
مشخصات و ویژگی های درایو زیمنس سینامیکس V20 :
ورودی و خروجی های کنترلی درایو زیمنس سینامیکس V20 :
تمام فرمان هایی که برای یک درایو می خواهد استفاده بشود باید یا از طریق I/O های درایو به درایو اعمال شود و یا از طریق پروتکل یک شبکه صنعتی، به همین جهت تعداد و نوع I/O های درایو برای کنترل آن از اهمیت بالایی برخوردار است.
درایو زیمنس سینامیکس V20 با داشتن 4 ورودی دیجیتال، 1 خروجی دیجیتال، 1 رله، 2 ورودی آنالوگ و 1 خروجی دیجیتال که همگی قابلیت programmable شدن را دارند این امکان را برای فراهم می کند تا کنترل لازم را روی درایو و پروسه مورد نطر داشته باشند.
لازم بدکر است در I/O های درایو زیمنس سینامیکس V20 یک قابلیت منحصر بفرد از شرکت زیمنس در نظر گرفته شده است، و این قابلیت استفاده از 2 ورودی آنالوگ به عنوان ورودی دیجیتال می باشد.
دارا بودن شبکه مدباس RTU بصورت استاندارد :
شرکت زیمنس همواره مجهز کردن تجهیزات اتوماسیون خود را متناسب با درخواست صنعت و بازار هماهنگ کرده و از این رو قابلیت شبکه مدباس RTU را برای درایو زیمنس سینامیکس V20 در نظر گرفته است. مجهز بودن درایو به یک پروتکل شبکه از قابلیت های مطلوب است که درایو زیمنس سینامیکس V20 این قابلیت را درا می باشد.
brake chopper داخلی بصورت استاندارد :
همواره ژنراتوری شدن الکتروموتور زمانی که اینرسی بار بالا می باشد یکی از مواردی است که در درایو ها باید مورد توجه قرار بگیرد.
درایو زیمنس سینامیکس V20 با داشتن واحد مقاومت ترمز داخلی از توان 7.5 کیلووات الی 30 کیلووات بصورت استاندارد و ارائه Brake module بصورت آپشن برای سایز های کوچک تر، این امکان را فراهم می کند تا از درایو برای کاربردهایی که دارای اینرسی بالایی بوده و به دنبال آن باعث تولید انرژی برگشتی می شوند استفاده کرد.
همچنین برای جلوگیری از ایجاد اضافه ولتاژ در درایو و آسیب به آن باید از یک مقاومت ترمز با مقدار دقیق اهم و کیلووات مشخص برای درایو استفاده کرد. با استفاده از آپشن Brake resistor که شرکت زیمنس برای درایو های خود ارائه داده است می توان به این مهم دست پیدا کرد.
فیلتر EMC بصورت استاندارد : (Electromagnetic compatible)
فیلترهایی که نسبت به سایز درایو برای درایو زیمنس سینامیکس V20 ارائه شده است عبارتند از: فیلتر EMC filter category C2، EMC filter category C1 وEMC filter category C3 که به ترتیب C1، C2، C3 به ترتیب قوی تر بوده و دارای تاثیر بیشتری برای کاهش نویز هستند.
در سایزهای FSAA و FSAB درایو زیمنس سینامیکس V20 سری 230 ولت تک فاز بصورت استاندار دارای EMC filter category C1 می باشد و در سایر سایزها فیلتربصورت آپشن بوده که می توان از ازفیلتر داخلی یا Line filter (فیلتر خارجی ) به عنوان آپشن برای درایو استفاده کرد.
مدهای کاری درایو زیمنس سینامیکس V20 :
درایو زیمنس سینامیکس V20 دارای مد کنترلی v/f بوده و همچنین در بستر مد کنترلی v/f برای کاربرد های مشخص مدهای کنترلی زیر را نیز دارا می باشد.
V/f with linear characteristic-V/f with FCC-V/f with a quadratic characteristic-V/f with a programmable characteristic-V/f with linear characteristic and Economy Mode-V/f for textile applications-V/f with quadratic characteristic and Economy Mode-V/f control with independent voltage setpoint
بردهای الکترونیکی coat شده بصورت استاندارد:
coat بودن بردهای الکترونیکی (پوشش دار بودن) درایو زیمنس سینامیکس V20 بصورت استاندارد این امکان را فراهم می کند تا درایو در مقابل محیط های خشن (دارای گرد و غبار) بتواند با کمترین آسیب و استهلاک کار کند.
option) Line reactor) :
از این آپسن برای کاهش هارمونیک در درایو زیمنس سینامیکس V20 می توان استفاده کرد.
option) Output reactor) :
از این آپشن برای افزایش طول کابل الکتروموتور استفاده در درایو زیمنس سینامیکس V20 می شود.
option) web server module) :
از این آپشن برای کنترل از راه دور درایو و پروسه تحت کنترل درایو در درایو زیمنس سینامیکس V20 استفاده می شود.
option) parameter loader) :
از این آپشن برای تنطیم درایو بدون برق دار کردن آن در درایو زیمنس سینامیکس V20 استفاده می شود.
option) BOP and BOP interface) :
از این آپشن برای نصب کنترل پنل درایو روی درب تابلو برق در درایو زیمنس سینامیکس V20 استفاده می شود.
از جمله ویژگی های دیگر درایو زیمنس سینامیکس V20 می توان به قابلیت های زیر اشاره کرد:
نصب بصورت side-by-side- ماکروهای کنترلی مختلف- قابلیت low overload و high overload در فریم سایز FSE، 22KW, 30KW- قابلیت Keep Running mode- قابلیت نمایش مقدار energy saving- قابلیت flying restart- قابلیت automatic restart- قابلیت monitoring the load torque- قابلیت Super torque- قابلیت Direct control of mechanical holding brake – قابلیت Wobble function- قابلیت Motor staging- قابلیت Sleep mode- قابلیت Pump protection against cavitation- قابلیت Pump clearing- قابلیت Hammer start-قابلیت Condensation protection Frost protection- قابلیت Dual ramp- قابلیت kinetic buffering- قابلیت Imax control – free function blocks
